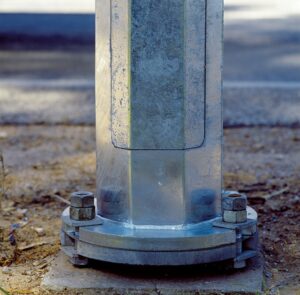

نظام القاعدة المنزلقة هو جهاز فصل على جانب الطريق يستخدم عادة للوحات الإرشادية أو أعمدة الإنارة ويتكون من لوحين متصلين بمسامير مركزية وصواميل من خلال فتحات مشقوقة، عندما تصطدم مركبة بالعمود من الأمام، تنفصل اللوحين، مما يسمح للعمود العلوي بالانزلاق بعيدًا عن لوحة القاعدة، تتضمن المكونات الرئيسية لوحة قاعدة مرساة ولوحة انزلاق ولوحة حافظة ومسامير تثبيت مع صواميل تسوية ومسامير تثبيت عالية القوة، والتي لا يتم إحكامها عمدًا للسماح بالانفصال.
المكونات والوظائف
قاعدة العامود المنزلقة:نظام مصمم للانفصال في حالة الاصطدام، مما يقلل من قوة التأثير.
قاعدة العامود:قم بتثبيت اللوحة السفلية على الأساس الخرساني.
لوحة الانزلاق:اللوحة العلوية، المرفقة بالعمود، والتي تنزلق أثناء الاصطدام.
لوحة الحماية:لوحة بها فتحات تساعد على تثبيت المسامير والقاعدة والانزلاق معًا ولكنها تسمح لها بالانفصال أثناء الانفصال.
مسامير التثبيت:مسامير عالية القوة تمر عبر لوحة المرساة ولوحة الحماية ولوحة الانزلاق لتثبيتها معًا.
مسامير التثبيت بالقاعدة الخرسانية: البراغي التي تربط مجموعة القاعدة بالأساس الخرساني.
صواميل التسوية وحلقات الربط:تستخدم للتأكد من أن اللوحة الأساسية مستوية وللحفاظ على التكوين الصحيح أثناء التجميع
خليط الفجوات والدعامات:مادة غير قابلة للانكماش تستخدم غالبًا بين اللوحة الأساسية والأساس الخرساني لملء الفجوات وضمان نقل الحمل بشكل صحيح.
آلية الانفصال
1. التأثير من الامام:عندما تصطدم مركبة بالعمود من الأمام (جانب مواجهة اللافتة)، فإن القوة تدفع اللوحين بعيدًا عن بعضهما.
2. ثقوب مشقوقة:يتم تثبيت مسامير التثبيت في الفتحات الموجودة على لوحة التثبيت.
3. حركة انزلاقية:عند حدوث الاصطدام، تنزلق لوحة الانزلاق العلوية بعيدًا عن لوحة التثبيت الثابتة، مما يؤدي إلى فصل البراغي عن الفتحات.
4. السقوط:ثم يتحرك العمود بأكمله ويسقط على الأرض، مما يقلل من قوة الاصطدام على السيارة وركابها.
المزايا الرئيسية
تعزيز السلامة على الطرق:تعتبر أعمدة القاعدة المنزلقة ضرورية لحماية الأشخاص من خلال منع الصدمات الثانوية الشديدة التي يمكن أن تنتج عن تحول عمود صلب إلى خطر أثناء الاصطدام.
الضرر المخفف:إن الانفصال المتحكم فيه يقلل أيضًا من الضرر الذي يلحق بالعمود نفسه والعناصر الأخرى على جانب الطريق، مما قد يؤدي إلى خفض تكاليف الإصلاح والاضطراب.
مُصمم للمناطق عالية السرعة:يعتبر استخدامها مفيدًا بشكل خاص في الأماكن ذات حركة المرور عالية السرعة، حيث يكون خطر الإصابة الخطيرة الناجمة عن الاصطدام بعمود ثابت أعلى.
اعتبارات هامة
شد البراغي:يجب عدم إحكام ربط مسامير التثبيت بشكل مفرط. سيؤدي ذلك إلى منع نظام الفصل من العمل كما هو مُراد أثناء الاصطدام.
التوجيه:تم تصميم قواعد الانزلاق بحيث تنكسر عند ضربها من الأمام، ولن تعمل إذا تم ضربها من الجانب.
الفحص:يجب أن يكون التقنى موجودًا للتأكد من التجميع الصحيح وربط البراغي.
الاستخدام:تستخدم أعمدة القاعدة المنزلقة على العلامات الأكبر ذات الأعمدة المتعددة المتباعدة أو على أعمدة الإضاءة حيث تكون احتمالية حدوث أضرار جانبية من سقوط عمود منخفضة.
